金笛USB MODEM猫池 (MU-106)

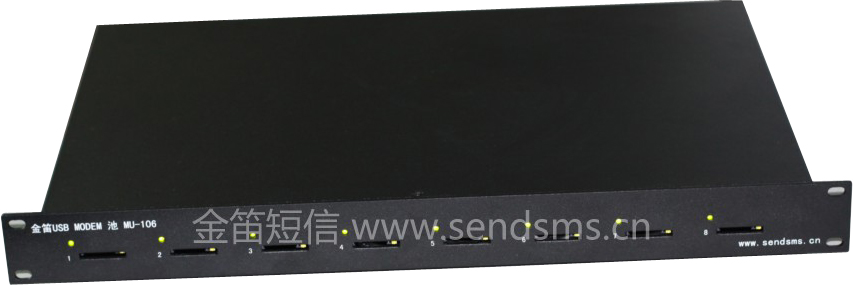

附件 1608

正板接口

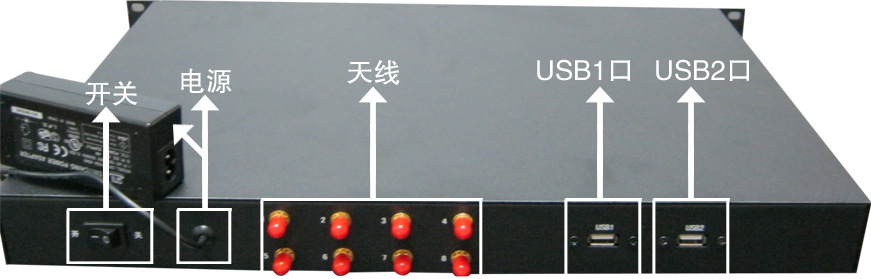

附件 1609

背板接口

(一)装箱清单

序号 名称 数量
1 金笛GSM/GPRS/CDMA Modem 池 1U机架式USB MODEM（简称：猫池） 1台
2 SMA天线（吸盘或短棒选一） 8根*（条）
3 USB数据延长线 1条*
4 250V电源线 1条
5 软件光盘（金笛软件光盘USB驱动） 一张
6 用户使用说明书 一本

7 加密狗 可选购

(二) 技术规格
内置8个通道，可插入8张SIM卡
波特率：300-115200bits/s
支持EGSM900/GSM1800双频
环境温度范围为：-20°C到+65°C
根据GSM11.10协议标准，
接口 USB
标准GSM AT指令
传输速度 19200-115200
输入电源 250V 50HZ
每通道短信传输平均值 ：6秒/条 （号码正确、信号良好） ，一个小时八通道同时可以发送4800条。
尺寸 440 x 180 x 45 (mm)
(三) 安装步骤

将1U机架 USB猫池固定在机架上。安装天线、最后接通电源。

1、安装SIM卡
用曲别针或其他工具（如：钥匙）顶短信猫SIM卡旁边的黄色按钮。设备会弹出SIM卡托盘。将SIM卡放入托盘，有金属一面向上，放入SIM卡，再慢慢将卡托插回去。

注意：
（1）此设备SIM卡是朝上状态（注意方向，金属面朝上），所以在插卡里要小心，以防卡掉到卡槽里；
（2）弹出SIM卡托盘的黄色按钮切勿用圆珠笔或带颜色的工具顶，一旦设备留有很难清除的印迹，设备将无法调换，只能做维修处理。

SIM卡安装完毕，打开电源，插入USB延长线到设备USB1口上，8个LED灯常亮，待灯开始闪烁时，说明寻网成功，即无线MODEM池进入正常工作状态。

有一点需要注意，USB MODEM 安装SIM卡时，安装方法正好和串口、网口猫池插法正好相反,串口、网口SIM卡插入方向是金属面朝下。
2、安装USB驱动

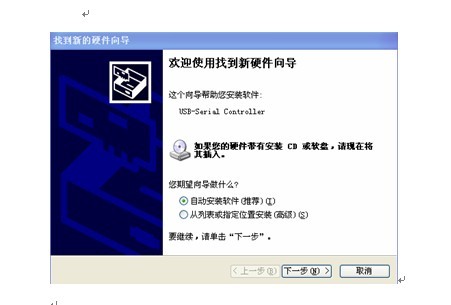

当插入USB延长线后，弹出“新硬件向导”对话框，如图。

附件 1610

点取消，接下来安装MODEM USB驱动，打开光盘，如图

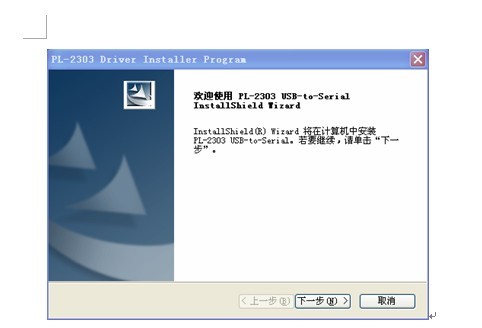

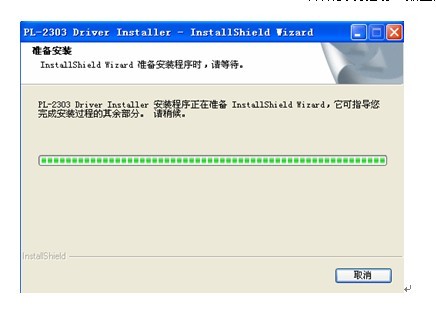

附件 1611开始安装驱动。如图所示
附件 1612
附件 1613

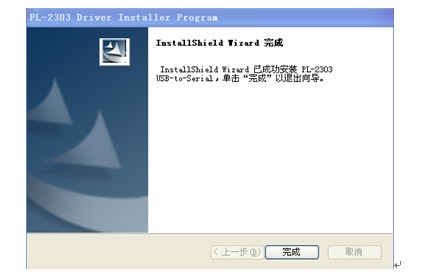

点击 下一步
附件 1614

点完成即可。安装驱动以完成。

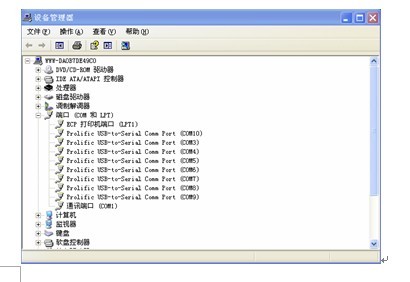

查看我的电脑-属性-硬件-设备管理器-端口，可以看到8个COM口，说明驱动已经安装成功。
附件 1615
至此，USB MODEM池硬件和驱动全部安装完成。

3、测试
当完成以上操作后，您就直接可以打开超级终端，以9600波特率或者115200波特率连接一个COM口， 输入ati3 ， 看是否可以正确返回设备信息。具体超级终端的用法，请 http://www.sendsms.cn/technic.htm 下面的AT DEMO（AT指令演示）。


问：如果使用您们USB Modem池想在现使用的设备上增加一台MODEM可以吗？
答： 可以的。USB Modem池后面有两个USB口，这个就可以扩展另一台USB Modem池使用，从而实现16口MODEM操作。

如果问题请拨打电话 010-82356575-6002 杨先生
