短信猫（GSM MODEM）安装指南

[波斯猫]

短信猫，又名GSM MODEM，专门针对短信应用设计，内含工业级短信发送模块，简化了通信接口，性能稳定可靠，符合各种商业和工业级短信应用要求, 支持向移动、联通以及小灵通用户收发短信，适用于各行各业各个领域作无线数据通信，短信息通告，短信查询等应用。
本文以金笛串口短信猫M1206B为例，说明如何安装在PC上安装短信猫。金笛串口短信猫M1206B与计算机串口的联机步骤和注意事项说明如下：
1. 使用普通手机测试SIM卡是否能正常收发短信
即先通过手机菜单进入短信设置项查看短信中心号码是否设置正确，然后向其他手机号码发送短信，对方是否能收到短信。再用其他手机向该SIM卡发送短信，是否能收到短信。若都成功，则该SIM卡能够正常工作。

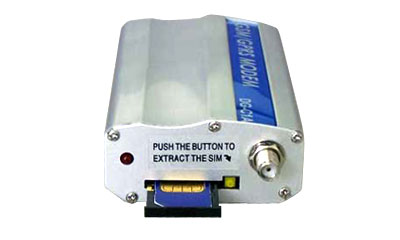

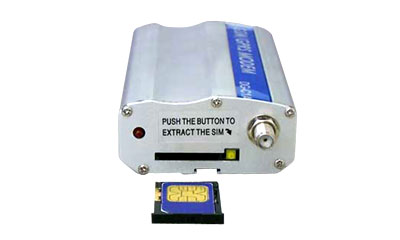

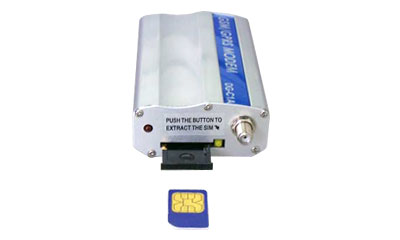

2. 安装SIM卡
用圆珠笔或其他工具顶短信猫SIM卡座按钮（图1中弹出卡座的右边小黑点），设备会弹出SIM卡座，将SIM卡放入卡座，再将卡座插回设备的SIM卡插孔即可。如图（1），（2），（3）。

图（1）

图（2）

图（3）

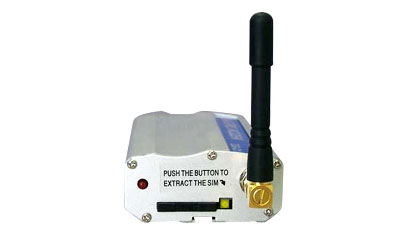

3. 安装天线
在短信猫设备后面有一铜螺柱，将天线拧上。注意：天线的方向最好为垂直向上。如图（4）。

图（4）

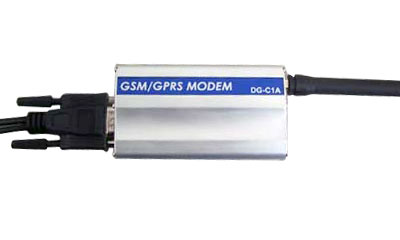

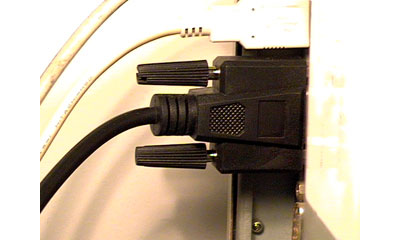

4. 连接串口线
将圆形插针与短信猫DG-C1A相连，另一头为9针DB插座与计算机相连即可。
注意：要插紧，否则会影响数据通讯。如图（5），（6）。

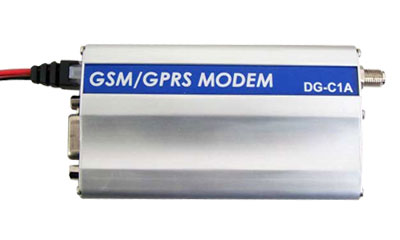

5. 连接电源：
将短信猫电源线的插孔插入短信猫设备的电源插孔。检查以上步骤是否都完成了。最后将电源插座查到电源插线板上即可。如图（7）。

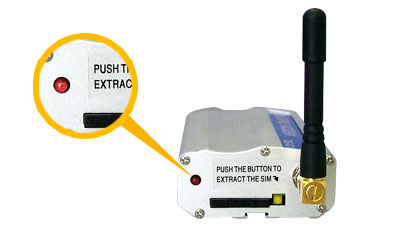

6. 通过短信猫指示灯检查连接状态
开始红灯一直亮，短信猫正确连接后指示灯为：红灯间歇闪烁（见图8中左侧红灯）。

7. 安装完成
系统可以正常使用了，可以通过超级终端连接短信猫进行测试。
